A construção utilizando o sistema LSF (Light Steel Framing) com radier e encanamento é uma técnica moderna e eficiente, amplamente utilizada em projetos residenciais e comerciais. Abaixo, explico como esses elementos se integram e quais são as principais considerações para esse tipo de construção:
---
### 1. Sistema LSF (Light Steel Framing):
- O que é:
O LSF é um sistema construtivo que utiliza perfis de aço galvanizado leve para formar a estrutura da edificação. É uma alternativa ao concreto e à alvenaria tradicional, sendo mais leve, sustentável e de rápida execução.
- Vantagens:
- Redução de peso na estrutura.
- Precisão no corte e montagem (industrializado).
- Sustentabilidade (material reciclável e menos resíduos).
- Facilidade de integração com outros sistemas, como encanamento e elétrica.
---
### 2. Radier:
- O que é:
O radier é uma fundação superficial em forma de laje de concreto armado que distribui o peso da estrutura de forma uniforme sobre o solo. É ideal para solos de média a boa resistência.
- Integração com LSF:
- O radier serve como base para a estrutura de aço, garantindo estabilidade e nivelamento.
- Antes da concretagem, devem ser previstas as passagens para o encanamento (água, esgoto, drenagem).
- A ancoragem da estrutura de aço no radier é feita com chumbadores ou ferragens específicas.
---
### 3. Encanamento:
- Instalação no LSF:
- O sistema LSF permite que as tubulações de água, esgoto e gás sejam embutidas nas paredes ou no piso, com facilidade.
- As tubulações são instaladas antes do fechamento das paredes com placas de drywall ou outros revestimentos.
- É essencial planejar o layout do encanamento para evitar interferências com os perfis de aço.
- Integração com o Radier:

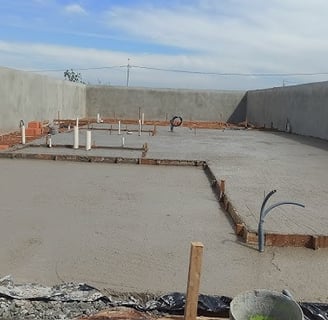

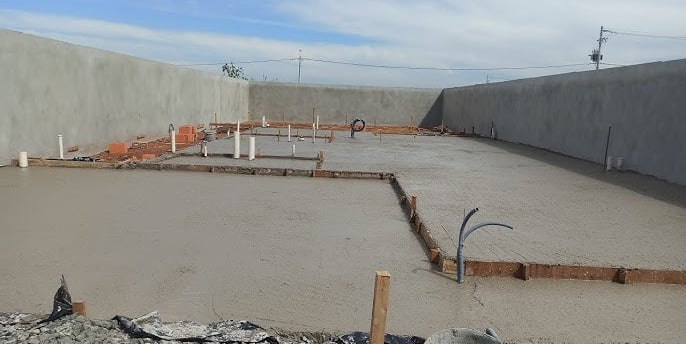

- As tubulações de esgoto e água fria devem passar pelo radier antes da concretagem.
- Recomenda-se usar tubos de qualidade e garantir a estanqueidade das conexões para evitar vazamentos futuros.
- Deve-se prever caixas de inspeção e pontos de limpeza para manutenção.
---
### 4. Passo a Passo da Construção:
1. Projeto e Planejamento:
- Desenvolver o projeto estrutural, hidrossanitário e elétrico, integrando todas as etapas.
- Definir o posicionamento das tubulações no radier e nas paredes de LSF.
2. Preparação do Terreno:
- Nivelamento e compactação do solo.
- Instalação das formas e armadura para o radier.
3. Instalação do Encanamento no Radier:
- Posicionar as tubulações de esgoto e água, fixando-as adequadamente.
- Realizar testes de estanqueidade antes da concretagem.
4. Concretagem do Radier:
- Executar a concretagem, cuidando para não deslocar as tubulações.
- Aguardar o tempo de cura do concreto.
5. Montagem da Estrutura LSF:
- Fixar os perfis de aço ao radier com chumbadores.
- Montar as paredes, tetos e coberturas, seguindo o projeto.
6. Instalação do Encanamento nas Paredes:
- Passar as tubulações de água quente, fria e gás dentro das paredes de LSF.
- Proteger as tubulações com mantas térmicas ou isolantes, se necessário.
7. Fechamento e Acabamento:
- Fechar as paredes com placas de drywall ou outro revestimento.
- Realizar testes finais no sistema hidráulico antes do acabamento.
---
### 5. Cuidados Específicos:
- Proteção contra Corrosão:
As tubulações metálicas devem ser protegidas contra corrosão, especialmente em áreas úmidas.
- Isolamento Térmico e Acústico:
O LSF permite a instalação de mantas isolantes nas paredes, melhorando o conforto térmico e acústico.
- Compatibilidade de Materiais:
Certificar-se de que os materiais utilizados (tubos, conexões, revestimentos) sejam compatíveis entre si e com as normas técnicas locais.
---
### 6. Vantagens da Construção com LSF, Radier e Encanamento Integrado:
- Rapidez na Execução:
O sistema é mais rápido que a alvenaria tradicional.
- Redução de Resíduos:
Menor geração de entulho e desperdício de materiais.
- Flexibilidade de Projeto:
Facilidade de adaptação para futuras reformas ou ampliações.
- Sustentabilidade:
Uso de materiais recicláveis e menor impacto ambiental.
---
### Conclusão:
A construção com LSF, radier e encanamento integrado é uma solução moderna, eficiente e sustentável. Requer um bom planejamento e execução cuidadosa, mas oferece vantagens significativas em termos de velocidade, qualidade e durabilidade. Para garantir o sucesso do projeto, é essencial contar com profissionais qualificados e seguir as normas técnicas aplicáveis.
